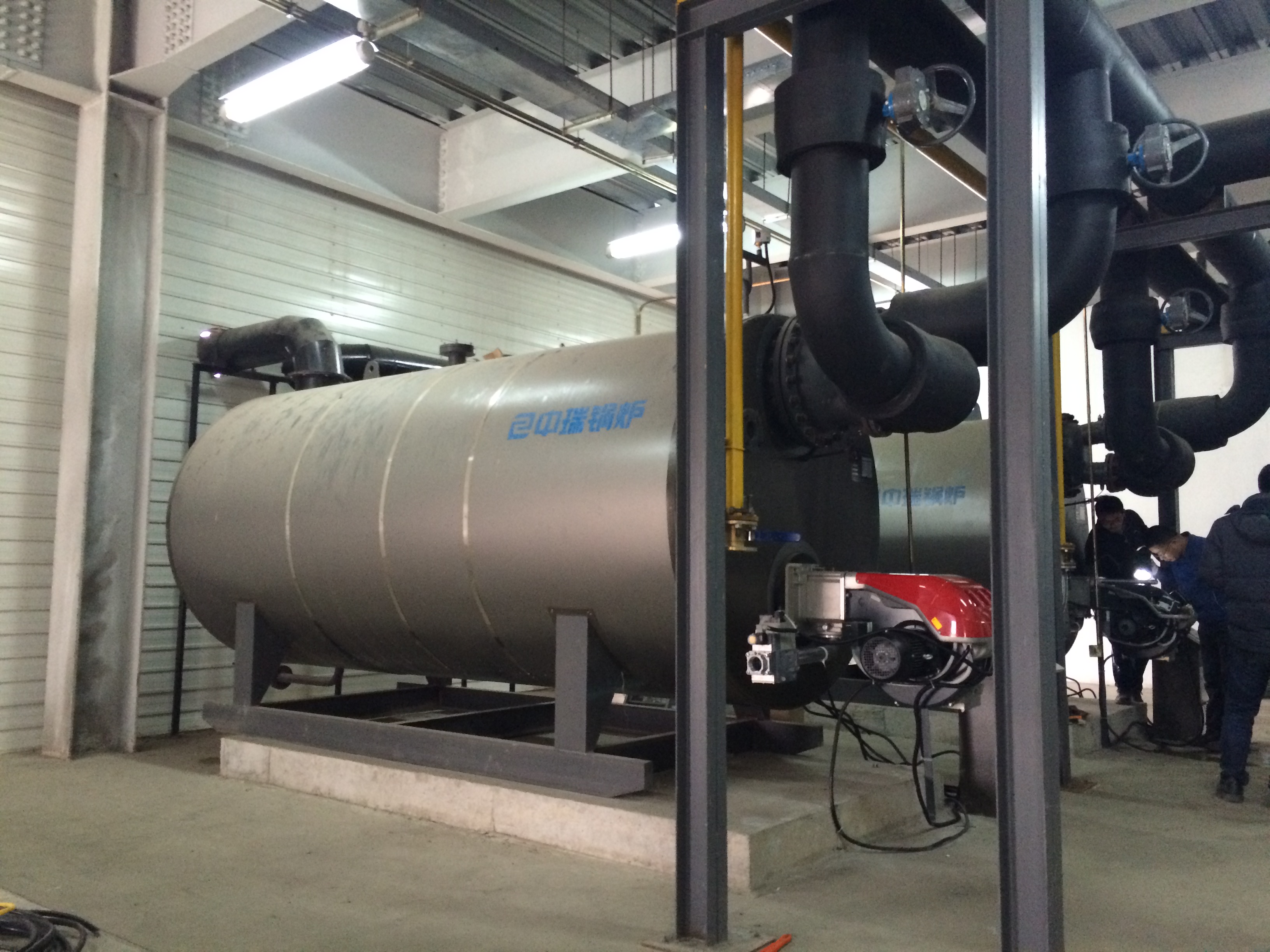

ZKS0.7-85/60-YQ 真空鍋爐 真空熱水鍋爐
一、真空鍋爐簡介
真空鍋爐是利用在不同的壓力下,沸騰溫度有所差異的特性來進行工作的。在一個大氣壓下，水的沸騰溫度是100℃，而在6mmHg的壓力下,水的沸騰溫度則為4℃。真空鍋爐則是在真空溫度為20mmHg～500mmHg的壓力范圍內工作的，對應的出水溫度則為15～80℃，在真空鍋爐所工作的壓力下，燃燒使熱媒水溫度上升至飽和溫度，并在水面產生同樣溫度的蒸汽。
此時向熱交換器（供熱水或采暖）內通入循環水，管內的冷水被管外的水蒸汽加熱成為溫水并送至用戶處，而管外的水蒸汽則被冷凝結成水滴滴回水面（爐內）再被加熱，從而完成整個相變循環過程。
二、背景資料
真空鍋爐源于1972年瑞士蘇黎世理工大學的發明，日本根據此項發明，于1974年開發出了真空熱水鍋爐，并獲發明專利，其后，此技術很快風靡歐美國家并成為暖房文化時代的新產品。
進入21世紀，隨著我國注重環保、安全、節能、節省人力、降低金屬耗材等社會發展的潮流以及真空鍋爐技術的日益成熟、完善，使真空鍋爐成為繼常壓熱水鍋爐、承壓熱水鍋爐之后熱水供水設備中一顆璀璨的明珠。
三、工作原理
真空鍋爐以高純凈脫氧水做工質，可以在絕對壓力400．43～94301Pa的范圍內工作，即在真空下運行，對應的工質溫度是29～98℃，因此，真空鍋爐可以提供的熱水出水溫度是15～90℃。也就是說哦，真空鍋爐提供的熱水出水溫度可以在大范圍內調節，適應用戶需求，調節燃料消耗量，用戶可以“按需支出”，節約運行費用。
真空鍋爐在運行時，燃料燃燒放出熱能，使工質溫度上升至設定的溫度，并在水面產生相同溫度的飽和蒸汽，蒸汽壓力低于大氣壓，常稱為負壓蒸汽。在蒸汽中，裝有熱交換器；向熱交換器內通入冷水。管內的冷水被管外的負壓蒸汽加熱成熱水后，被輸送到用水點；管外的水蒸氣則被冷卻凝結成水滴返回水面再被加熱，從而完成整個循環過程。真空鍋爐內的工制質，只作為傳熱體，在整個循環過程中不增量，不減量。真空鍋爐內的工質是經過特殊處理的，可長期使用。
四、技術特點：
真空鍋爐具備“四高、兩低和三化”的技術特征：“四高”即高真空度、高集成度、高壽命、高效率。而高真空是真空鍋爐的生命，與它上午高壽命、高效率息息相關。“兩低”是指低排放、低維護。低排放降低了對大氣的有害物污染和廢熱污染，低維護大大減輕了操作人員的工作強度，減免了許多繁雜反復的工作，是科技以人為本的體現?！叭本褪侵悄芑⒕W(wǎng)絡化和模塊化。
五、運行費用低、投資省：
1、節省燃料
真空鍋爐與普通常壓鍋爐的經濟型對比
同其它類型的鍋爐相比，真空熱水鍋爐因為熱效率高，所以提供同樣的供熱量，耗氣量是很節省的。在與普通臥式常壓熱水鍋爐對比時，應考慮整個系統的節能。
真空熱水鍋爐比普通臥式常壓熱水鍋爐少耗氣5（m3/h）,如每年使用2400h共省氣：
5×2400=12000（m3）
若燃氣價格為3.5元/m3,則每年節省開支：
12000m3×3.5元/m3=42000元，由此可見真空熱水鍋爐的節能性。
2、節電
真空鍋爐在帶換熱器，省去了一次循環水泵，因而省電，一般1臺60萬大卡/h的常壓熱水鍋爐，一次循環水泵耗電約3kw.h,如使用時間同上，則多耗電：3×2400=7200（kwh）; 若電費價格0.6元/KW.h,則每年節省開支：7200*0。6=4320元
3、節水
真空鍋爐自帶介質水，由一次性注入，使用中無損耗，且介質水是經過特殊處理的，內部無氧、無CO2、無雜質。長久使用，無須更換。而常壓熱水鍋爐因為有通大氣孔，使用中有損耗，造成雜質濃縮。爐內用水有用戶自己處理，使用中有氧氣、CO2混入，且系統中雜質、異物多、會混入爐內，所以要定期從排污閥進行排污。如1臺60萬大卡/h常壓熱水鍋爐一次水系統容水2T，每年排污4次，加排污時清洗用水（約為容量的1倍）則每年耗水：2*2*4=16（t）,另外還能節約水處理用藥的開支。
4、節省人力
真空鍋爐自動化程度高，操作和維護工作量小，使用安全，附屬設備少，且要求低，所以無需專業職守和操作，單位可由其他工作人員兼職開、關機，使用時多發工資，停爐時減發，可節省大量人力成本，1臺鍋爐按操作人員3人計算，每月工資800元，則一年工資費用：3*12*800=28800（元）。而真空鍋爐使用時按增加工資300元，使用4個月計算，則一年工資為：3*4*300=3600（元）。
5、降低投資成本
真空鍋爐價格雖然比常壓熱水鍋爐貴，但這是因為真空鍋爐自帶換熱器自動化程度高以及科技含量高，使用壽命長等特點決定的，從整個系統看，使用真空鍋爐投資是節省的，比較見下表：
另外，真空鍋爐使用壽命為20年以上，是常壓熱水鍋爐的2-3倍，按兩倍計，1臺真空鍋爐使用時間等于2臺常壓熱水鍋爐，單以主機價格來看，也小于常壓鍋爐的投資。
六、使用真空鍋爐的社會效益
1、減少大氣污染物排放
真空鍋爐煙氣排放污染物及低，環保部門檢測，煙氣中氮氧化物含量約82.3mg/m3，煙塵排放約0.7mg/m3，林格曼黑度小于1級。比《鍋爐大氣污染排放標準》規定的氮氧化物小于300，煙塵小于30，且要低的多。當越來越多的城市開始進行藍天工程的時候，真空鍋爐應當是供熱水設備的首選。
2、減少常壓熱水鍋爐事故損失
真空鍋爐因為在負壓狀態下工作，內部工作壓力永遠低于外界大氣壓力，不屬于壓力容器管理范疇，而且有壓力、溫度、液位等電氣安全保護措施和防爆門機械安全保護裝置，在鍋爐內部壓力趨于外界大氣壓時（此時仍為負壓）就已保護。同時，若鍋爐內壓達到0.1Mpa（表壓）時，防爆門自動開啟泄壓。而且內部熱水經過特殊工藝處理，處于無氧、無二氧化碳的真空環境，不會造成腐蝕、結垢現象，因此絕對不會有爆炸的危險，因此也不需要勞動部門的年審、報批等程序。避免了常壓熱水鍋爐可能發生爆炸事故所造成的極大的人員和經濟損失。
更低的排煙溫度,機組出廠全經過保溫處理,大大提高鍋爐效率,降低了用戶的運行成本。
七、安全可靠
真空鍋爐始終在負壓狀態下運行，無膨脹爆炸的危險，具有常壓和有壓鍋爐所無法不擬的安全可靠性。
八、設置場所多樣
機房可選擇地下室﹑地面、樓層中間及房頂?shù)榷喾N場所，大大節省建設用地。
九、結構緊湊
中瑞真空鍋爐在煙管螺紋煙管，內插擾流片，增加可換熱效果，增加了換熱面積，使結構更加緊湊，大大節省可空間。
十、操作維護簡單
中瑞真空鍋爐的熱交換器等元件采用螺栓連接，方便設備的檢查、維護、保養。
十一、啟動時間短
中瑞真空鍋爐的預熱時間為20分鐘，大大減少用戶的運行費用。
十二、機組化
機組本體、熱交換器、爐體保溫、保護罩板一體化，節省用戶投資。
中瑞真空鍋爐采用進口的低Nox的燃燒器，排煙低與法定標準，屬環保行產品，完全符合國家一類地區要求。
十三、安全保護
中瑞真空鍋爐設有溫度過熱保護，真空開關，防爆口，高、低水位保護等多重安全保護裝置，不存在超壓、干燒、爆炸和破裂的危險。
十四、一機多樣
一臺真空鍋爐可滿足用戶采暖、衛生熱水和高級泳池等多種需求，可在一臺機械上設1～3個回路以滿足不同需要。
十五、使用壽命長
使用高純度的熱煤水，機內永不結垢；機內保持真空無氧，消除了機組內部鋼板的氧腐蝕，使真空鍋爐壽命達到半永久性，壽命超過20年。
十六、更加清潔
中瑞真空鍋爐采用不銹鋼管換熱，使產生的熱水更加清潔、衛生。
十七、自動化程度高
中瑞真空鍋爐采用微電腦自動控制，減少了工作強度，方便到只要輕輕一按就可實現自動運轉。
十九、系統設計簡單
中瑞真空鍋爐采用不銹管熱交換器，可直接通至用戶，可以減少換熱器等部件，使系統設計更加簡單。
二十、免除了繁雜的報批手續
機組處于真空狀態下運行，簡化了報批、年審等手續，操作無需持證。
1、內置換熱器實現相變傳熱。換熱器為固定管板式，兩端為可拆卸的管箱，管箱內是導流板，管板經強度計算符合使用壓力的鍛壓管板，換熱器管采用不銹鋼SUS304材質。用戶亦可選用其它材質，如SUS344、紫銅等。管程工作壓力為1.6MPa，殼程與真空室相通。
2、管程的清理（洗）和保養非常方便，只要把兩端用螺紋連接的管箱打開，就可能檢查換熱器所有列管，而且與鍋爐的真空室沒有任何關系，不會破壞鍋爐的氣密性，不會影響鍋爐的真空度，當鍋爐有兩個換熱器時，可以在鍋爐運行時進行清洗檢查工作，極為方便。
3、換熱器的循環水的折返回程數可設為兩回程、四回程、六回程、八回程，根據出水溫度的需用求而定，一般空調用水為兩回程，生活熱水采用四回程。
4、鍋爐內的熱交換器具特殊要求，采用了SUS304不銹鋼管，φ14×1.0的標準鍋爐用換熱器專用不銹鋼管，這種管材加工時需要特殊工藝。該管材不易結水垢，傳熱效率高，不會生銹，在水質、流速的限制方面更優于普通的換熱管。
